这款PLQE结构简单，功能强劲。无需中间法兰便可直接将其连接在设备上。 |
||||
|
从动机构上较大规格的深沟球轴承能够承受较高的径向力和轴向力。 |
||||
|
同时仅产生极低的热量，即使在要求极高的生产循环中也能安全可靠地运行。 |
||||
|
特征 |
|
|
|
|
|
多轴系统中极高的动态性 |
|
|
|
|
|
经过优化的输出轴承 |
|
|
|
|
|
最高转速时放热量仍很低 |
|
|
|
|
|
可安装在任意位置 |
|
|
|
|
|
正方形输出法兰 |
|
|
|
|
|
精确啮合 |
|
|
|
|
|
选项 |
|
|
|
|
|
输出轴类型多样：附带平键的输出轴/光滑输出轴 |
|
|
||
|
润滑：标准润滑/食品级润滑/低温润滑 |
|
|
||
|
经过优化的张紧系统：经过惯性优化的张紧系统 |
|
|
||
|
驱动法兰类型多样：适配电机法兰-2件式/无电机适配法兰/无电机适配法兰-输入轴
参数 |
|
|||
| 尺寸 |
60MM
|
90MM
|
120MM
|
160MM
|
等级
|
| 传动比 |
3，4，5，7，10，
|
3，4，5，8，
|
1
|
||
|
12，16，20，25，28，35，40，50，70，100，
|
9，12，16，20，25，32，40，64，
|
2
|
|||
|
80，100，125，140，175，200，250，350，400，500，700，1000，
|
60，80，100，120，160，200，256，320，512
|
3
|
|||
| 额定输入转速（RPM) |
4000
|
3500
|
3000
|
3000
|
|
| 最大输入转速（RPM) |
8000
|
6000
|
4800
|
4500
|
|
| 最大径向力（N） |
485-670
|
1020-1420
|
2230-3020
|
2200-4650
|
|
| 最大轴向力（N） |
380-550
|
850-1250
|
1150-2600
|
2300-6200
|
|
| 空载力矩（NM) |
0.6-0.3
|
0.8-0.4
|
1.3-0.6
|
3.2-2.1
|
|
| 满载效率（%） |
95-90
|
|
|||
| 回程间隙（arcmin) |
<3-<12
|
|
|||
| 噪声（DB) |
<58
|
<65
|
<68
|
|
|
| 重量（KG） |
1.0-1.6
|
2.8-4.0
|
6.9-11.2
|
19.5-31.5
|
|
| 平均寿命（H） |
>20000
|
|
|||
| 抗扭刚性（Nm/arcmin) |
2.3
|
7.5
|
15
|
27
|
|
| 润滑油 |
长效润滑
|
|
|||
| 旋转方向 |
输入输出同向
|
|
|||
| 保护等级 |
IP65
|
|
|||
| 安装方式 |
任意
|
|
|||

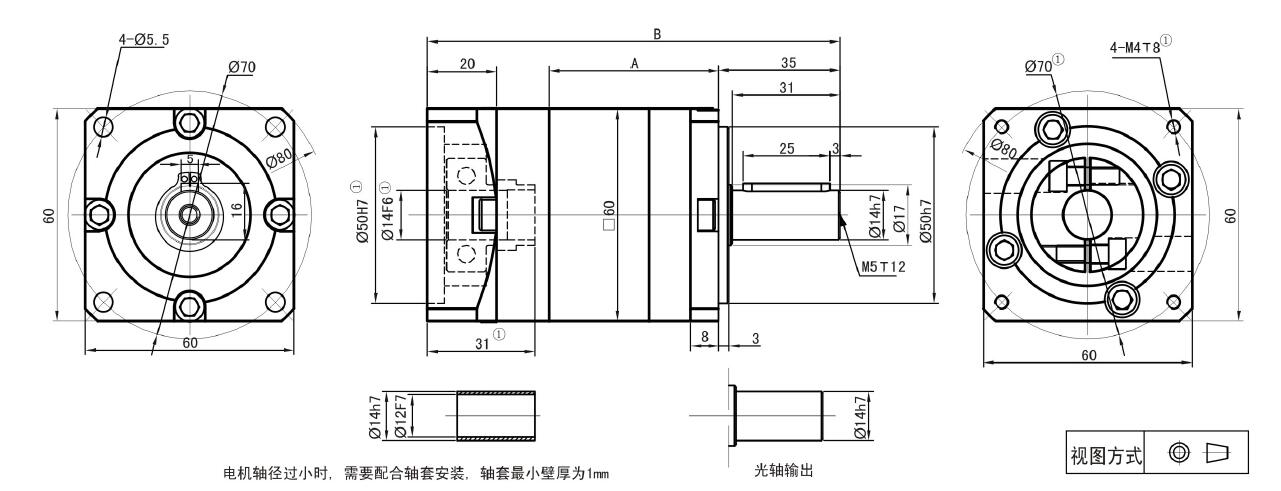

外形尺寸
