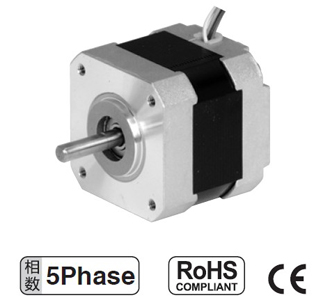

42mm系列5相混合式步进电机
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
项目
|
参数
|
| 步距角 | 0.72° |
| 步距角精度 | 0.72°±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max(绕阻方式) |
| 工作环境温度 | -20℃~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.025Max.（500g-负载） |
| 轴向间隙 | 0.075Max.（1000g-负载） |
|
型号 |
额定电压 |
额定电流 |
绕线电阻 |
保持转矩 |
转动惯量 |
重量 |
长度 |
适合转速 |
|
V/Phase |
A/Phase |
Ω/Phase |
N.m |
g.cm2 |
kg |
mm |
||
|
HB420013S-01 |
2.63 |
0.35 |
7.50 |
0.13 |
35 |
0.20 |
33 |
低 |
|
HB420013S-02 |
1.28 |
0.75 |
1.70 |
0.13 |
35 |
0.20 |
33 |
中 |
|
HB420013S-03 |
0.67 |
1.40 |
0.48 |
0.13 |
35 |
0.20 |
33 |
高 |
|
HB420018S-01 |
3.33 |
0.35 |
9.50 |
0.18 |
54 |
0.24 |
39 |
低 |
|
HB420018S-02 |
1.65 |
0.75 |
2.20 |
0.18 |
54 |
0.24 |
39 |
中 |
|
HB420018S-03 |
0.90 |
1.40 |
0.67 |
0.18 |
54 |
0.24 |
39 |
高 |
|
HB420024S-01 |
1.65 |
0.75 |
2.20 |
0.24 |
68 |
0.31 |
47 |
低，中 |
|
HB420024S-02 |
0.90 |
1.40 |
0.65 |
0.24 |
68 |
0.31 |
47 |
中，高 |
