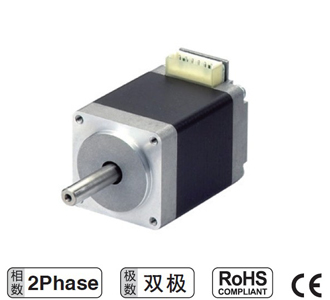

28mm系列2相混合式步进电机
|
|||||||||||||||||||||||||||||||||||||||||||||
|
项目
|
参数
|
| 步距角 | 1.8° |
| 步距角精度 | 1.8° ±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max( 两相通电) |
| 工作环境温度 | -20℃ ~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.02Max.（450g- 负载） |
| 轴向间隙 | 0.08Max.（450g- 负载） |
| 最大径向力 | 28N(20mm 边缘为标准) |
| 最大轴向力 | 10N |
|
型号
|
额定电压
|
额定电流
|
绕线电阻
|
感应系数
|
保持转矩
|
转动惯量
|
重量
|
长度
|
|
V/Phase
|
A/Phase
|
Ω/Phase
|
mH/Phase
|
mN.m
|
g.cm2
|
kg
|
mm
|
|
|
HF280006S01
|
3.80
|
0.6
|
5.6
|
3.4
|
60
|
9
|
0.11
|
31.5
|
|
HF280009S01
|
4.56
|
0.7
|
6.8
|
4.9
|
95
|
12
|
0.14
|
44.5
|
|
HF280012S01
|
6.20
|
0.8
|
9.2
|
7.2
|
120
|
18
|
0.20
|
50.5
|
