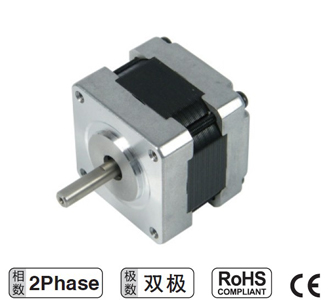

39mm系列2相混合式步进电机
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
项目
|
参数
|
| 步距角 | 1.8° |
| 步距角精度 | 1.8° ±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max( 两相通电) |
| 工作环境温度 | -20℃ ~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.02Max.（450g- 负载） |
| 轴向间隙 | 0.08Max.（450g- 负载） |
| 最大径向力 | 28N(20mm 边缘为标准) |
| 最大轴向力 | 10N |
|
型号 |
额定电压 |
额定电流 |
绕线电阻 |
感应系数 |
保持转矩 |
转动惯量 |
重量 |
长度 |
|
V/Phase |
A/Phase |
Ω/Phase |
mH/Phase |
mN.m |
g.cm2 |
kg |
mm |
|
|
HF390006S01 |
2.64 |
0.4 |
6.6 |
7.5 |
65 |
11 |
0.12 |
20 |
|
HF390011S01 |
4 |
0.9 |
4.2 |
4.0 |
110 |
17 |
0.18 |
31 |
|
HF390021S01 |
6 |
0.8 |
7.5 |
7.0 |
215 |
27 |
0.22 |
37 |
|
HF390028S01 |
12 |
0.3 |
40 |
100 |
280 |
40 |
0.25 |
44 |
