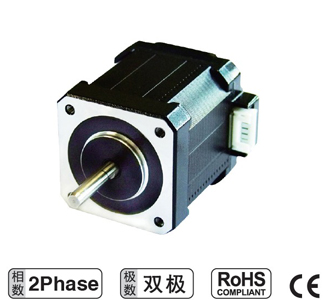

42mm系列2相混合式步进电机
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
项目
|
参数
|
| 步距角 | 1.8° |
| 步距角精度 | 1.8° ±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max( 两相通电) |
| 工作环境温度 | -20℃ ~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.02Max.（450g- 负载） |
| 轴向间隙 | 0.08Max.（450g- 负载） |
| 最大径向力 | 28N(20mm 边缘为标准) |
| 最大轴向力 | 10N |
|
型号 |
额定电流 |
绕线电阻 |
感应系数 |
保持转矩 |
转动惯量 |
重量 |
长度 |
适合转速 |
|
A/Phase |
Ω/Phase |
mH/Phase |
N.m |
g.cm2 |
kg |
mm |
||
|
HF420014S01 |
0.4 |
24 |
36 |
0.14 |
20
|
0.15
|
25
|
中，低速 |
|
HF420142S02 |
1.4 |
1.9 |
2 |
0.14 |
中，高速 |
|||
|
HF420032S01 |
1.7 |
1.35 |
2.3 |
0.32 |
33
|
0.23
|
34
|
中，低速 |
|
HF420032S02 |
2.0 |
0.9 |
1.5 |
0.32 |
中，高速 |
|||
|
HF420045S01 |
1.7 |
1.6 |
3.6 |
0.45 |
40
|
0.30
|
40
|
中，低速 |
|
HF420045S02 |
2.0 |
0.9 |
1.8 |
0.45 |
中，高速 |
|||
|
HF420053S01 |
2.0 |
1.8 |
4.0 |
0.53 |
66 |
0.36 |
49 |
中，高速 |
|
HF420065S01 |
2.0 |
1.6 |
3 |
0.65 |
120 |
0.6 |
63 |
中，低速 |
