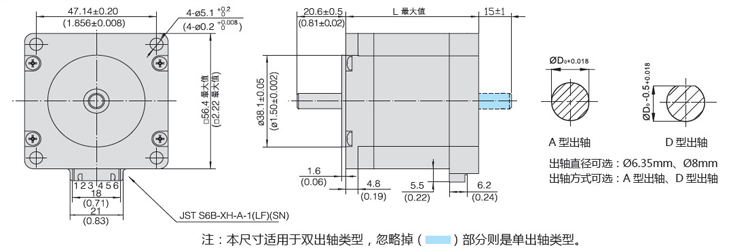

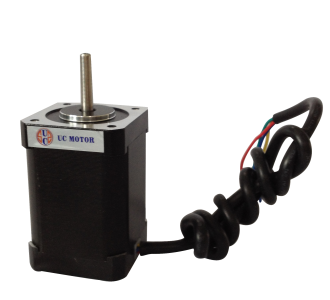

57mm系列2相混合式步进电机
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
项目
|
参数
|
| 步距角 | 1.8° |
| 步距角精度 | 1.8° ±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max( 两相通电) |
| 工作环境温度 | -20℃ ~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.02Max.（450g- 负载） |
| 轴向间隙 | 0.08Max.（450g- 负载） |
| 最大径向力 | 75N(20mm 从法兰面开始计算) |
| 最大轴向力 | 15N |
|
型号 |
额定电流 |
绕线电阻 |
感应系数 |
保持转矩 |
转动惯量 |
重量 |
长度 |
适合转速 |
|
A/Phase |
Ω/Phase |
mH/Phase |
N.m |
g.cm2 |
kg |
mm |
||
|
HF570080S01 |
2.0 |
1.10 |
3.4 |
0.87 |
145 |
0.51 |
42 |
低速 |
|
HF570080S02 |
2.8 |
0.65 |
2.0 |
0.88 |
中速 |
|||
|
HF570080S03 |
4.0 |
0.31 |
0.9 |
0.87 |
高速 |
|||
|
HF570140S01 |
2.0 |
1.40 |
5.1 |
1.41 |
245 |
0.71 |
55 |
低速 |
|
HF570140S02 |
2.8 |
0.85 |
3.0 |
1.44 |
中速 |
|||
|
HF570140S03 |
4.0 |
0.41 |
1.3 |
1.41 |
高速 |
|||
|
HF570140S04 |
4.4 |
0.40 |
1.3 |
1.41 |
330 |
0.85 |
65 |
高速 |
|
HF570240S01 |
2.0 |
2.10 |
8.4 |
2.40 |
470 |
1.11 |
78 |
低速 |
|
HF570240S02 |
3.0 |
1.25 |
4.9 |
2.44 |
中速 |
|||
|
HF570240S03 |
4.2 |
0.60 |
2.2 |
2.40 |
高速 |
|||
|
HF570270S01 |
4.2 |
0.80 |
3.0 |
2.70 |
680 |
1.25 |
102 |
中，低速 |
