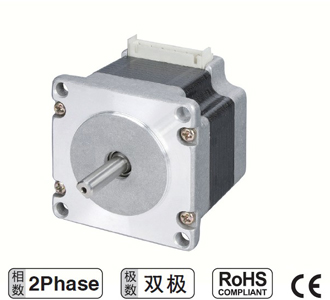

60mm系列2相混合式步进电机
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
项目
|
参数
|
| 步距角 | 1.8° |
| 步距角精度 | 1.8°±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max( 两相通电) |
| 工作环境温度 | -20℃ ~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.02Max.（450g- 负载） |
| 轴向间隙 | 0.08Max.（450g- 负载） |
| 最大径向力 | 75N(20mm 从法兰面开始计算) |
| 最大轴向力 | 15N |
|
型号 |
额定电流 |
绕线电阻 |
感应系数 |
保持转矩 |
转动惯量 |
重量 |
长度 |
适合转速 |
|
A/Phase |
Ω/Phase |
mH/Phase |
N.m |
g.cm2 |
kg |
mm |
||
|
HF600090SXX |
4.2A |
0.35 |
0.8 |
0.92 |
280 |
0.62 |
45 |
中，高速 |
|
HF600140SXX |
0.43 |
1.38 |
1.40 |
400 |
0.88 |
54 |
中，高速 |
|
|
HF600200SXX |
0.55 |
1.94 |
2.00 |
590 |
1.02 |
68 |
中，高速 |
|
|
HF600280SXX |
0.65 |
2.40 |
2.80 |
920 |
1.40 |
87 |
中，高速 |
|
|
HF600330SXX |
0.80 |
3.00 |
3.30 |
1400 |
1.70 |
105 |
中，低速 |
注：1. 以上为代表性产品，可根据客户需求定制。
