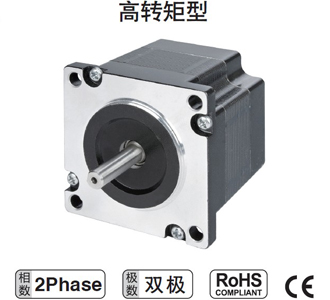

86mm系列2相4线混合式步进电机
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
项目
|
参数
|
| 步距角 | 1.8° |
| 步距角精度 | 1.8°±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max( 两相通电) |
| 工作环境温度 | -20℃ ~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.02Max.（450g- 负载） |
| 轴向间隙 | 0.08Max.（450g- 负载） |
| 最大径向力 | 220N(20mm 从法兰面开始计算) |
| 最大轴向力 | 60N |
|
型号 |
额定电流 |
绕线电阻 |
感应系数 |
保持转矩 |
转动惯量 |
重量 |
长度 |
适合转速 |
|
A/Phase |
Ω/Phase |
mH/Phase |
N.m |
g.cm2 |
kg |
mm |
||
|
HF860304SXX |
3.0 |
1.40 |
3.9 |
3.4 |
1000 |
1.7 |
66 |
中，低速 |
|
HF860450S01 |
4.5 |
0.80 |
7.0 |
4.5 |
1400 |
2.3 |
80 |
中，低速 |
|
HF860450S02 |
6.0 |
0.43 |
1.8 |
中，高速 |
||||
|
HF860850SXX |
6.0 |
0.50 |
3.1 |
8.5 |
2700 |
3.8 |
118 |
中，高速 |
|
HF861200SXX |
6.0 |
0.55 |
4.7 |
12.0 |
4000 |
5.3 |
156 |
中，低速 |
注：1.以上为代表性产品，可根据客户需求定制。
2.标准2相步进电机产品为4线双极性电机。若客户要求，也可提供6线和8线步进电机。
