DM542型驱动器，具有更低的电机发热、运行噪声和更高的平稳性，以及更低的成本，主要驱动42、57型两相混合式步进电机；
其微步细分数有15种，最大步数为25000Pulse/rev；
其工作峰值电流范围为1A－4.2A，输出电流共有8档；
电流的分辨率约为0.45A；具有自动半流，过压和过流保护等功能；
本驱动器为直流供电，建议工作电压范围为24VDC－36VDC，电压不超过50VDC，不低于20VDC。
●智能电流控制,提高动态Q值，使电机发热大为降低
●抗共振技术，轻松突破中速共振区，中高速特性良好。
●改进型PWM控制算法使电机及驱动器发热量更小。
●全流切换到半流无明显的噪音与振动。
●可驱动 4，6，8 线两相步进电机
●光隔离差分信号输入
●脉冲响应频率最高可达 200KHz
●电流设定方便
●具有过压、欠压、短路等保护功能
驱动器功能说明
|
驱动器功能 |
操作说明 |
|
微步细分数设定 |
由SW5－SW8四个拨码开关来设定驱动器微步细分数，其共有15档微步细分。用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定，请驱动器面版图说明。 |
|
输出电流设定 |
由 SW1－SW3 三个拨码开关来设定驱动器输出电流，其输出电流共有8档。具体输出电流的设定，请驱动器面版图说明。 |
|
自动半流功能 |
用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半，on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。 |
|
信号接口 |
PUL＋和 PUL－为控制脉冲信号正端和负端；DIR＋和DIR－为方向信号正端和负端；ENA＋和 ENA－为使能信号的正端和负端。 |
|
电机接口 |
A＋和 A－接步进电机A相绕组的正负端；B＋和B－接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。 |
|
电源接口 |
采用直流电源供电，工作电压范围建议为20－40VDC，电源功率大于100W。 |
|
指示灯 |
驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。 |
|
安装说明 |
驱动器的外形尺寸为：118×75.5×34mm，安装孔距为112mmmm。既可以卧式和立式安装，建议采用立式安装。安装时，应使其紧贴在金属机柜上以利于散热。 |
参数设定
DM542驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流。详细描述如下：
工作电流设定
| 输出电流 |
参考电流 |
SW1 |
SW2 |
SW3 |
|
1.00A |
0.71A |
on |
on |
on |
|
1.46A |
1.04A |
off |
on |
on |
|
1.91A |
1.36A |
on |
off |
on |
|
2.37A |
1.69A |
off |
off |
on |
|
2.84A |
2.03A |
on |
on |
off |
|
3.31A |
2.36A |
off |
on |
off |
|
3.76A |
2.69A |
on |
off |
off |
|
4.20A |
3.00A |
off |
off |
off |
微步细分设定
| 步数/转 |
SW5 |
SW6 |
SW7 |
SW8 |
|
400 |
off |
on |
on |
on |
|
800 |
on |
off |
on |
on |
|
1600 |
off |
off |
on |
on |
|
3200 |
on |
on |
off |
on |
|
6400 |
off |
on |
off |
on |
|
12800 |
on |
off |
off |
on |
|
25600 |
off |
off |
off |
on |
|
1000 |
on |
on |
on |
off |
|
2000 |
off |
on |
on |
off |
|
4000 |
on |
off |
on |
off |
|
5000 |
off |
off |
on |
off |
|
8000 |
on |
on |
off |
off |
|
10000 |
off |
on |
off |
off |
|
20000 |
on |
off |
off |
off |
|
25000 |
off |
off |
off |
off |

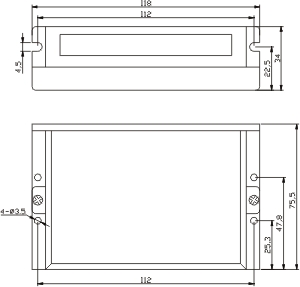

安装尺寸
